ATEN-VK0200
ATEN Control System - 12-button Control Pad (EU, 2 Gang)
Bu Ürünün Yer Aldığı Kategori(ler)-
Supports various interface connections:
• 2 x RS-232 ports
• 2 x Relay channels
• 1 x Digital input channel
• 1 x Ethernet port - Designed to mount in 2-gang EU-type and MK-type junction boxes
- Fully customizable with 125 layout combinations of 6 to 12 buttons
- Available in black or white color
- Web Viewer – integrated with 3rd-party systems or any web-based console for easier room equipment management
- Supports native KNX IP for building management systems
- TCP, UDP, Telnet, HTTP, HTTPS, WebSocket, ONVIF, and PJLink compliant
- Supports Modbus protocol – enables integration with Modbus devices, including TCP, RTU and its checksum data
- Supports Telnet CLI (command-line interface) mode for third-party system integration
- Supports project file backup1
- Web GUI for easy system configuration
- Supports SSH communication for data monitoring2
- LED indication of connection and hardware status
- Dual-color LEDs for clear indication in dark environments
- Dual power supplies – Power over Ethernet (PoE) and DC 5V (optional)
- Customized button engraving service
- Allows for remote control via mobile device3
- Flexible installation is made easier with the keypad tabletop kit (VK0200TTK), allowing for device mounting on the table or to the wall
-
Supports centralized control and management by ATEN Unizon™
Note:
1. Each ATEN Control Box is capable of backing up one project file.
2. The SSH protocol can be used for monitoring the receiving / transmission data of the Control Pad.
3. Mobile device control requires a license. Please refer to the Specifications or contact your local sales representative for more details about licenses.
vk0200-aten-control-system-datasheet-en
(19.02.2025)Array
(
[0] => Array
(
[id] => 2644
[product_relation_type_id] => 3
[product_id] => 13301
[related_product_id] => 9148
[description] =>
[created] => 2025-02-19 13:49:54
[created_by] => 74
[modified] => 2025-02-19 13:49:54
[modified_by] => 74
[ProductRelationType] => Array
(
[id] => 3
[name] => Uyumlu
[description] => Beraber çalışabilecek ürünler.
[created] => 2008-05-27 11:04:21
[created_by] => 1
[modified] => 2008-05-27 11:04:21
[modified_by] =>
)
[RelatedProduct] => Array
(
[id] => 9148
[producer_id] => 3
[name] => ATEN-VM3200
[producer_code] =>
[slug] => aten-vm3200
[short_description] => 32 x 32 Modular Matrix Switch (ATEN-VM3200) + DVI Input/Output Board (ATEN-VM7604/ATEN-VM8604)+ HDMI Input/Output Board (ATEN-VM7804/ATEN-VM8804), HDBaseT Input/Output Board (ATEN-VM7514/ATEN-VM8514), 3G-SDI Input Board (ATEN-VM7404), VGA Input Board (ATEN-VM7104)
[long_description] =>
-

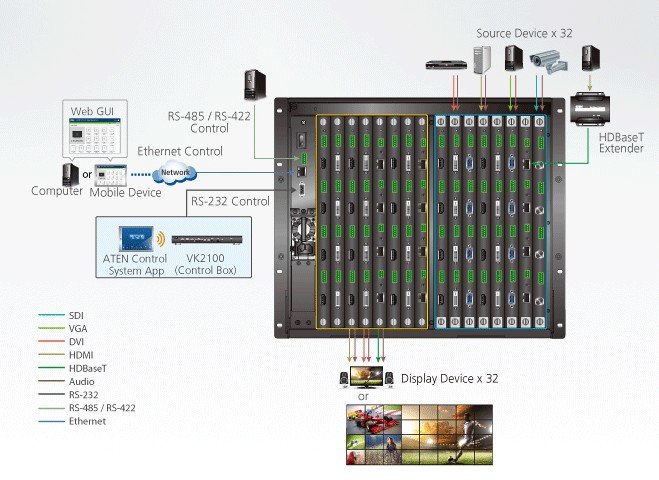

Connects any of 32 video sources to any of 32 displays in combination with ATEN Modular Matrix Solutions
-
Built-in Scaler on each output port converts input resolutions into the display’s native resolution
-
Supports 4K resolutions up to UHD (3840 x 2160) and DCI (4096 x 2160) with refresh rates of 30 Hz (4:4:4) and 60 Hz (4:2:0)
-
Seamless Switch™ – ATEN FPGA design unifies video formats to provide continuous video streams, real-time switching, and stable signal transmissions*
-
Video Wall – allows you to create custom video wall layouts via intuitive web GUI
-
Live stream of connected video channels and image preview of video wall layouts via web GUI
-
Calendar-based scheduling plays connection profiles synchronized with real-time clock
-
EDID Expert™ – selects optimum EDID settings for smooth power-up and highest quality display
-
Multiple Control Methods – system management via front-panel pushbuttons, RS-232, RS-485/422, and Ethernet (Telnet / Web GUI) connections
-
Hot-pluggable fan and power modules for easy maintenance and higher reliability
-
Flexible system expandability via hot-swappable tool-free installation of I/O boards
-
Optional redundant power supply that ensures reliability for mission-critical applications
-
Audio-enabled, HDMI audio can be extracted, and stereo audio can be embedded (VM7804/VM8804)
-
HDMI (3D, Deep Color) (VM7804/VM8804); HDCP 1.4 compatible
-
Consumer Electronics Control (CEC) support (VM7804/VM8804)
-
ESD protection for HDMI
-
Firmware upgradeable
-
Aluminum frame provides light-weight design
-
Rack mountable (9U design)
* Note: If Seamless Switch is enabled, the video output will not display 3D, Deep Color, or interlace (i.e., 1080i) resolution features. To use these features, you must disable Seamless Switch.
Board Input
8 x Slot
Board Output
8 x Slot
Video Input
Interfaces
Depends on which I/O board is inserted
Max. Data Rate
15.2 Gbps (3.8Gbps per Lane)
Audio
Input
Depends on which Input board is inserted
Output
Depends on which Output board is inserted
Control
RS-232
Connector: 1 x DB-9 Female (Black)
Serial Control Pin Configurations:
Pin2 = Tx, Pin 3=Rx, Pin 5= Gnd
Baud Rate and Protocol:
Baud Rate:19200, Data Bits:8, Stop Bits:1, Parity: No, Flow Control: No
RS-485/RS-422
Connector: 1 x Captive Screw Connector, 5 Pole
Ethernet
Connector: 1 x RJ-45 Female
EDID Settings
EDID Mode: Default / Port1 / Remix / Customized (EDID Wizard support)
Power
Connectors
1 x 3-Prong AC Socket
Maximum Input Power Rating
100-240 VAC; 50-60Hz; 1.0A
Consumption
800W
*A redundant power supply is optional.
Environmental
Operating Temperature
0 - 40°C
Storage Temperature
-20 - 60°C
Humidity
0 - 80% RH, Non-Condensing
Physical Properties
Housing
Metal
Dimensions (L x W x H)
48.20 x 47.19 x 39.90 cm (18.98 x 18.58 x 15.71 in.)
Weight
18.20 kg ( 40.09 lb )
Carton Lot
1 pc
Package Contents
-
1x VM3200 32 x 32 Modular Matrix Switch
-
1x Power Cord
-
1x Terminal Block connector
-
1x User Instructions
ATEN Wins Two 2017 COMPUTEX Best Choice Awards
