ATEN-VM5808D

DVI Video Matrix Switch, 8 Giriş (DVI Arayüzlü Kaynak Cihaz), 8 Çıkış, Videowall, Scaler özelliği (8 x 8 DVI Matrix Switch + Videowall + Scaler and Seamless Switching)

EAN: 4719264643392
Bu Ürünün Yer Aldığı Kategori(ler)

İlginizi Çekebilir

AT-FL-X510-AM20

AT-GS924MX

AT-GS970M/28PS

AT-x510-28GSX-NCB1

AT-XEM-12T

ATEN-PE8108G

ATEN-VK1100K2

CI-5486P-GBIC

DEC-DEFLM-AA

DN-70184

NG-GSM4328PA

NG-WAC730

PL-GS-5220-24UP4X

PL-MC-1500R

PL-XGS3-2SFP+

RU-M7800C-48GT4XS-EA

RU-MINI-GBIC-SX

RU-RG-AP630(IODA)

RUC-901-T310-WW20-D

TPT-700210800

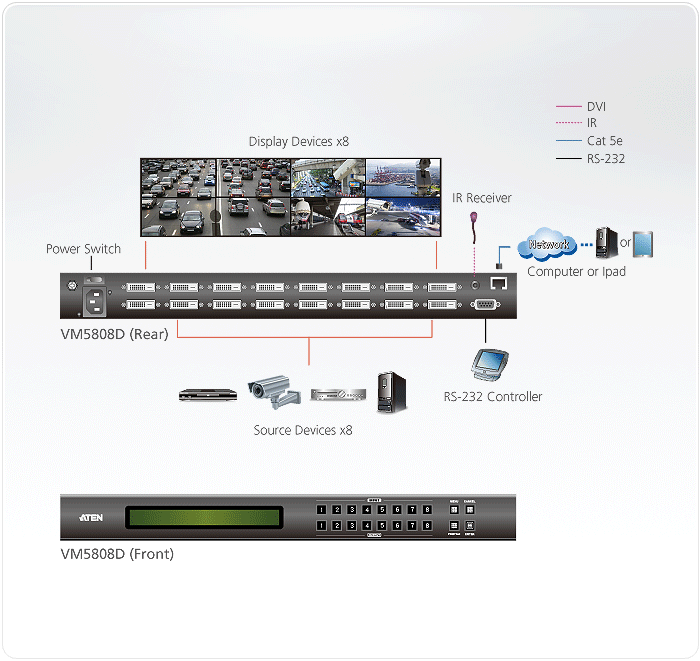

  • ATEN-VM5808D, 8 farklı kaynakta bulunan multimedya içeriğin birden fazla noktaya ulaştırılması gerektiğinde kullanılır.
  • ATEN-VM5808D, 8 giriş 8 çıkış bağlantı yuvalarına sahip DVI Matrix Switch cihazıdır. HDMI switch ve HDMI çoklayıcı özelliklerini birarada sunmaktadır.
  • DVI bağlantı teknolojisini destekleyen LCD, Plazma Televizyonlar gibi görüntü aktarım ürünlerine bağlanabilir. Giriş portlarına (4 adet port sayısı) DVI teknolojisini destekleyen cihazların (Örneğin; DVD oynatıcı, uydu alcısı, Play Station 3, Dijital Kamera) takılmasıyla bu cihazlardan bir tanesi ya da dört tanesinin görüntüsünün ve yüksek kalite ses içeriğinin uzaktan kumanda ünitesi aracılığı ile veya cihaz üzerindeki geçiş düğmeleri ile çıkışlara bağlı 4 adet DVI monitör ya da DVI TV'den birinde seçim yapılarak ya da seçim yapmadan hepsinde aynı anda görüntülerin aktarılması sağlanır.
  • Sistem yönetimi çift yönlü RS-232 seri haberleşme / tarayıcı / Telnet ile yapılır.
  • IR sinyal iletiminin mesafesi IR uzatma kablosuyla artırılabilir.
  • Her çıkış port'u Scaler özelliğini destekler. Bu sayede giriş sinyalinden çıkış sinyaline aktarılan görüntünün çözünürlüğü çıkış port'una bağlı görüntü cihazının desteklediği çözünürlük değerlerine uygun hale getirilir.
  • Seamless Switch™ özelliği FPGA matrix sistem mimarisine sahiptir. Görüntünün kesintisiz, gerçek zamanlı olarak iletilmesini sağlar.
  • Video Wall özelliği sayesinde web GUI kanalıyla isteğe bağlı 8 adet video duvar düzeneği oluşturmak mümkün.
  • EDID (Extended Display Identification Data) özelliğine sahip - Yüksek kalite görüntü elde etmek amacıyla kaynak cihazın EDID bilgilerini öğrenir, kaydeder ve çıkış port'larına bağlı DVI monitör'lerin bu görüntü parametrelerine uymasını sağlar.
  • Yazılım güncellemesi yapılabilir.
  • Kabinet'e monte edilebilir. (1U Tasarım)
  • Sistem yönetimi önpaneldeki basılabilir düğmeler, IR, RS-232 ve Ethernet (Telnet / Web GUI) kanalıyla mümkün.





Ambalaj İçeriği

  • 1 x ATEN-VM5808D 8 x 8 DVI Matrix Switch with Scaler
  • 1 x Güç Kablosu
  • 1 x IR Uzaktan Kumanda
  • 1 x IR Alıcısı x
  • 1 x Montaj Kit'i
  • 1 x Kullanım Kılavuzu









Görüntü Girişi
Arayüz 4 x DVI-D Dişi (Beyaz Renk)
Empedans 100 Ώ
Maksimum Mesafe 1.8 m
Görüntü Çıkışı
Arayüz 4 x DVI-D Dişi (Beyaz Renk)
Empedans 100 Ώ
Görüntü
Maksimum Veri Transfer Oranı 6.75 Gbps (2.25 Gbps Per Lane)
Maksimum Piksel Clock 225 MHz
Uygunluk HDCP 1.4
Maksimum Çözünürlük 1920 x 1200
Maksimum Mesafe 5 metre
Yönetim
RS-232 Konnektör:  1 x DB-9 Dişi (Siyah Renk)
Baud Oranı ve Protokol: Baud Oranı: 19200, Data Bit: 8, Stop Bit: 1,
Parite: No, Flow Control: No
Ethernet 1 x RJ-45 Dişi (Siyah Renk)
IR 1 x Mini Stereo Dişi Yuva (Siyah Renk)
EDID Ayarları EDID Mod: Versayılan / Port 1/ Remix / Geleneksel
Power
Konnektörler 1 x 3-Prong AC Soket
I/P Oranı 100-240VAC; 50-60Hz; 1.0A
Tüketim 120VAC, 34.1W; 230VAC, 34.4W
Çevresel Özellikler
Çalışma Ortamının Isısı 0-50°C
Depolandığı Alanın Isısı -20 - 60°C
Nem Oranı 0 - 80% RH, Non-Condensing
Fiziksel Özellikler
Şasi Metal
Ağırlık 3.50kg
Boyutlar (E x B x Y) 43.24 x 25.98 x 4.40 cm
